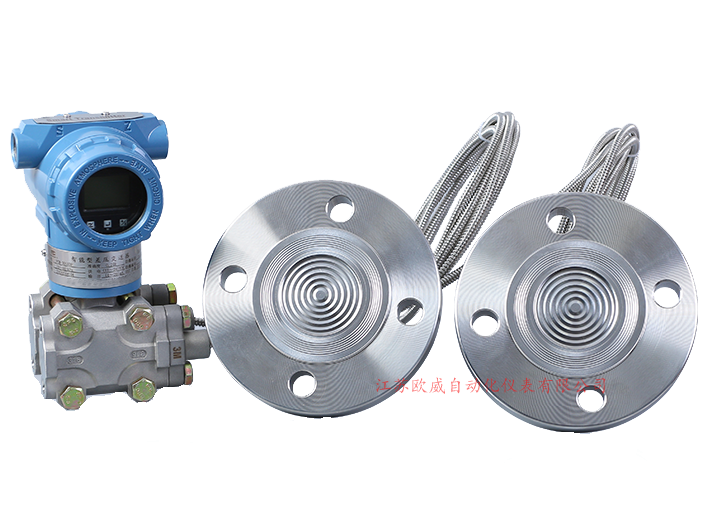

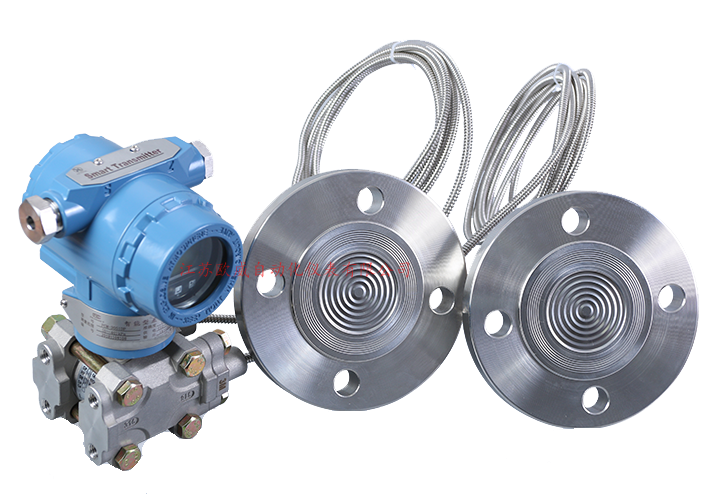

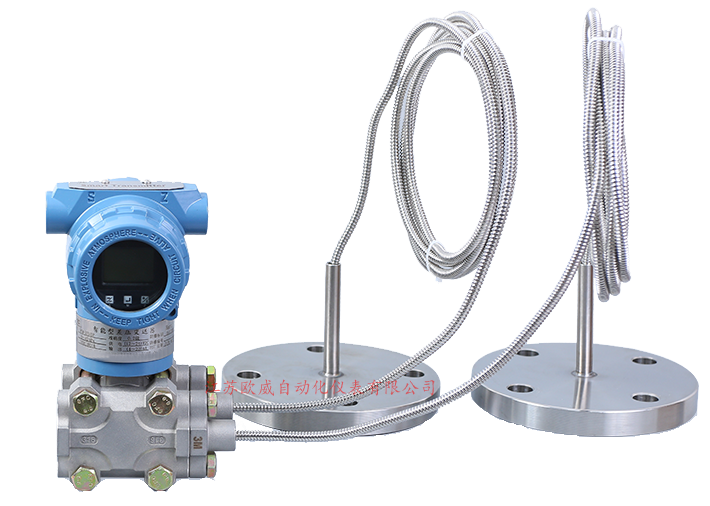

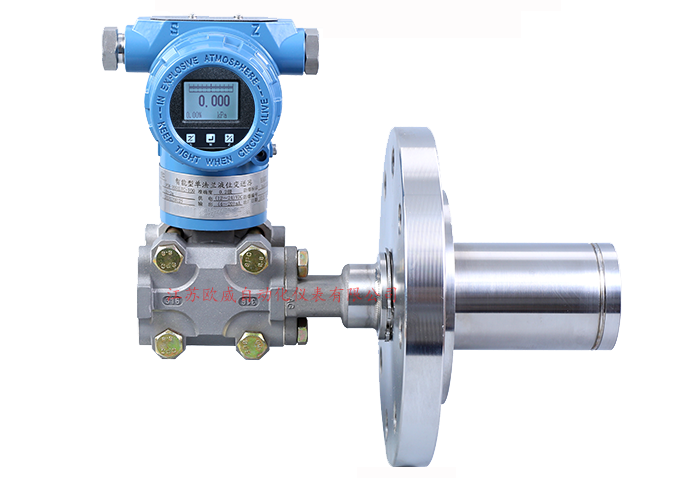

双法兰液位变送器

测量值四位显示，并可提供远传电流输出。
具有上限下限报警功能，报警设定精度高，操作简单。
空度测量或满度测量任意设定。

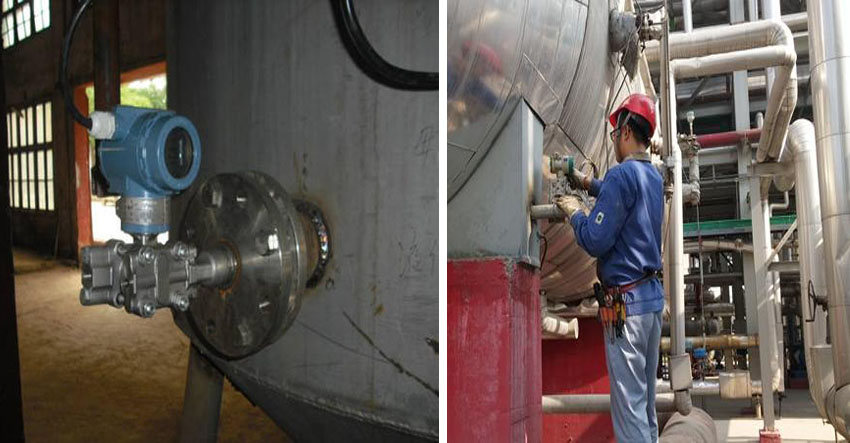

双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mADC信号输出。双法兰液位变送器选型的时候尤其要注意一个很重要的因素，就是差压式液位变送器，它是安装在液体容器的底部，通过表压信号来反映液位的高度。

双法兰液位变送器技术参数和性能

输出信号：4～20MA.DC二线制（模拟）

二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

供电电源：12～45V.DC

电源影响：<0.005%输出量程/V

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）

量程比：10：1或100比1

阻尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2秒，不需预热

工作环境：环境温度 -29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度 0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II CT6

静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：液晶数显精度±0.2%

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。

重量：3.9Kg（不包括附件）

双法兰液位变送器


双法兰液位变送器

代号测量范围（KPa）
4 5 6	0 － 6.2 0 － 31.1 0 － 117	～ 37.4 ～ 186.8 ～ 689.5

代号输出形式
SF S E	4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯 4～20mA.DC 模拟放大器，线性输出

代号容室和接头材质排气／排液阀材质隔离膜片材质

22 316钢 316 316L钢
23 316钢 316钢哈氏合金C

代号正压侧隔离膜片材料正压侧接液密封面材质

A          316L钢 316L钢（凸法兰式均为316钢）
B          哈氏合金C 哈氏合金C
C          钽钽

代号接液筒

31 通径3" 压力等级150Lb
32 通径3" 压力等级300Lb

代号灌充液
L 低粘度硅油－60～150℃ ρ=0.93 S 普通硅油－45～205℃ ρ=0.96 N 植物油－15～200℃ ρ=0.92 W 蒸馏水＋5 ～＋70℃ ρ=1.0	注：代号Ｎ、Ｗ用于卫生要求严格的场合，可避免灌充液泄漏对工艺介质造成污染。

代号膜片凸出长度（mm）

2       50(2")
4       100(4")
6       150(6")

代号选用件
S□ 负压侧带≤4.5米毛细管的相同形式远传装置 G 安装罐和卡箍 M3 数显指示表 4位LCD数字显示 d 隔爆型，防爆标志ExdⅡCT6	注：“□”内填入毛细管长度代号：05（1.5米）、10（3.0米)、15（4.5米）。
