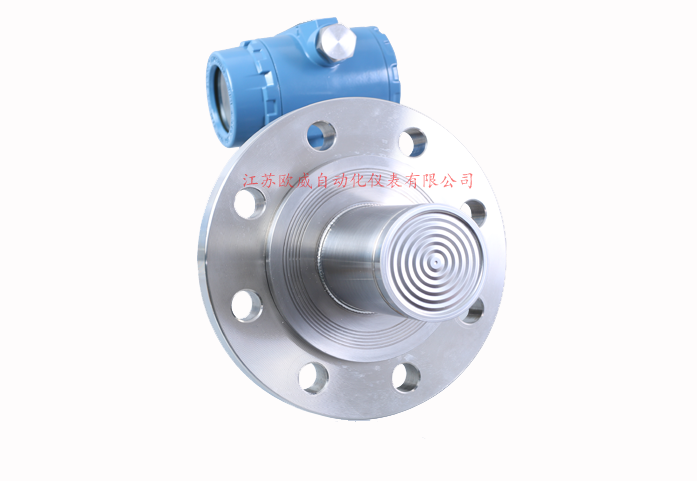

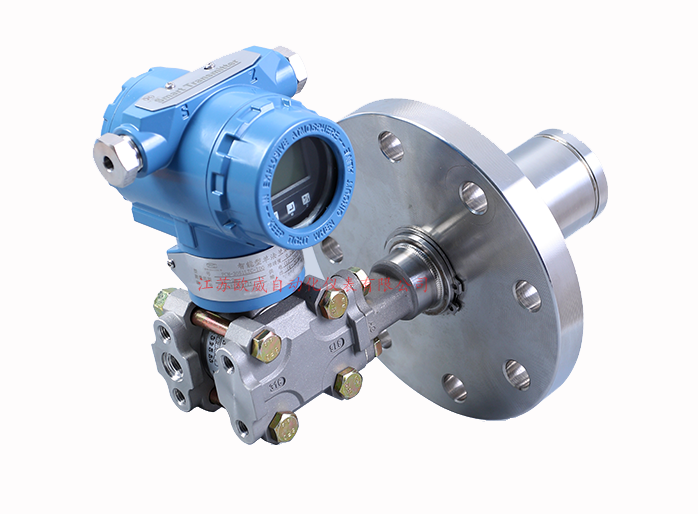

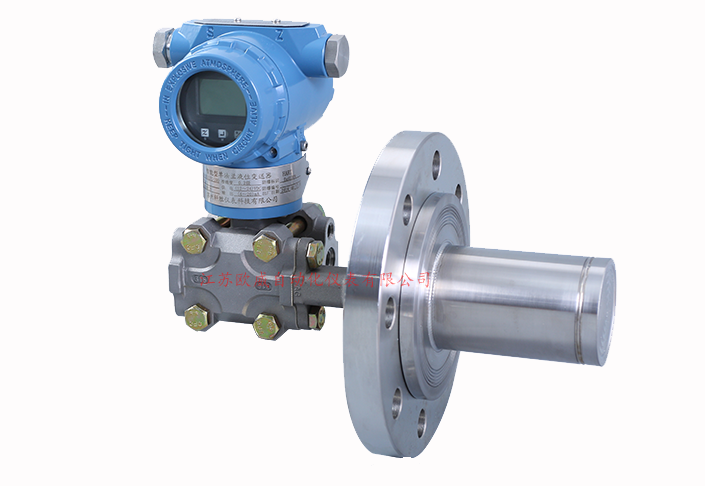

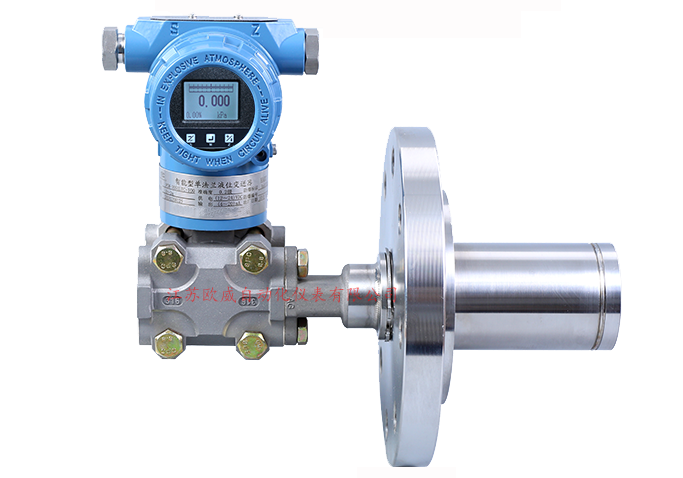

单法兰插入筒液位变送器

稳定性能好
正迁移可达500%、负迁移可达600%，二线制
阻尼可调、耐过压，固体传感器设计

单法兰插入筒液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。单法兰插入筒液位变送器采用法兰安装的形式，进行联接，它与介质接触的表面，加工和处理，光洁度和清洁度皆，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。

单法兰插入筒液位变送器技术参数

输出信号：数字放大器，4～20mADC（线性或平方根输出），标配LCD表头。

数字放大器，4～20mADC（线性或平方根输出，带HART数字通讯），标配LCD表头。

模拟放大器，4～20mADC线性输出（指针表头或LCD表头可选）。

供电电源：12～45V.DC。

量程比：10：1或100比1。

电源影响：<0.005%输出量程/V。

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的±0.1%，±0.2%（标配精度为±0.2%，若选择其他精度请在订货选型时注明）

阻尼：通常可在0.1至16秒之间任意设定。

启动时间：<2秒，不需预热。

工作环境：环境温度 -29～93℃（模拟放大器）；

-29～75℃（数字/智能放大器）；

-29～65℃（带显示表头）

环境湿度 0～95%

防护特性：防护等极 IP65

防爆类型：隔爆型 Exd II CT6

静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：液晶数显精度±0.2%。

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。

重量：8.9Kg（不包括附件）。

注：

① 远传差压变送器的静压还取决于选定法兰的规格。

② 远传装置的工作温度，由所选择的灌充液种类确定。

③ 远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所产生的输出变化。

④ 静压和温度影响，均是在最大量程时测得。

⑤ DP型远传差压变送器两侧的毛细管最大长度为7.5米，两侧长度差为4.5米。



单法兰插入筒液位变送器

代号测量范围（KPa）
4 5 6	0 － 6.2 0 － 31.1 0 － 117	～ 37.4 ～ 186.8 ～ 689.5

代号输出形式
SF S E	4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯 4～20mA.DC 模拟放大器，线性输出

代号容室和接头材质排气／排液阀材质隔离膜片材质

22 316钢 316 316L钢
23 316钢 316钢哈氏合金C

代号正压侧隔离膜片材料正压侧接液密封面材质

A          316L钢 316L钢（凸法兰式均为316钢）
B          哈氏合金C 哈氏合金C
C          钽钽

代号接液筒

31 通径3" 压力等级150Lb
32 通径3" 压力等级300Lb

代号灌充液
L 低粘度硅油－60～150℃ ρ=0.93 S 普通硅油－45～205℃ ρ=0.96 N 植物油－15～200℃ ρ=0.92 W 蒸馏水＋5 ～＋70℃ ρ=1.0	注：代号Ｎ、Ｗ用于卫生要求严格的场合，可避免灌充液泄漏对工艺介质造成污染。

代号膜片凸出长度（mm）

2       50(2")
4       100(4")
6       150(6")

代号选用件
S□ 负压侧带≤4.5米毛细管的相同形式远传装置 G 安装罐和卡箍 M3 数显指示表 4位LCD数字显示 d 隔爆型，防爆标志ExdⅡCT6	注：“□”内填入毛细管长度代号：05（1.5米）、10（3.0米)、15（4.5米）。
