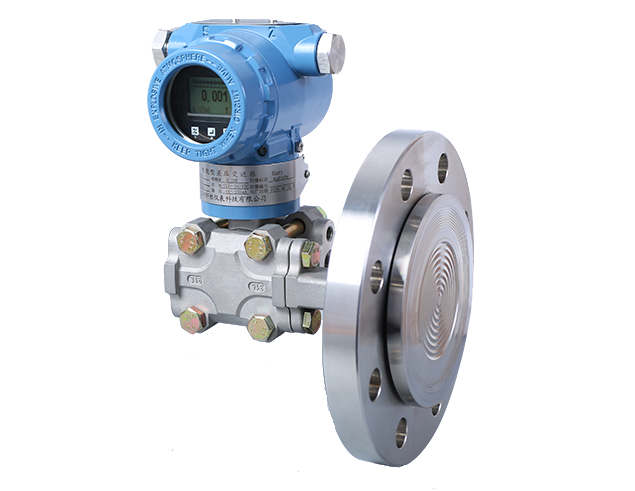

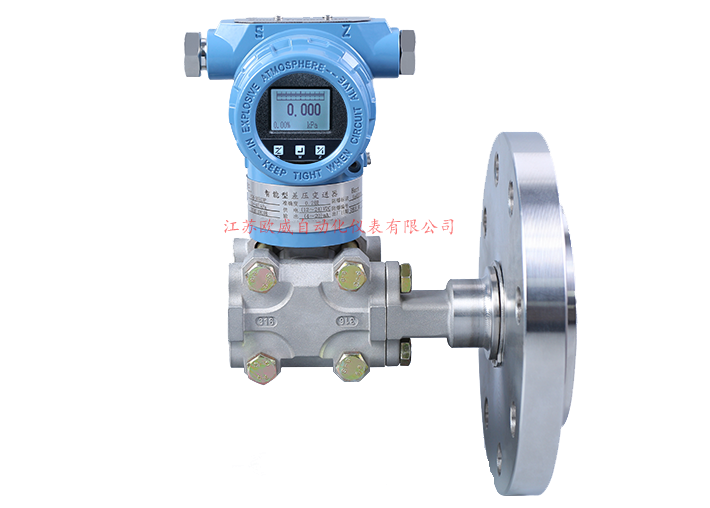

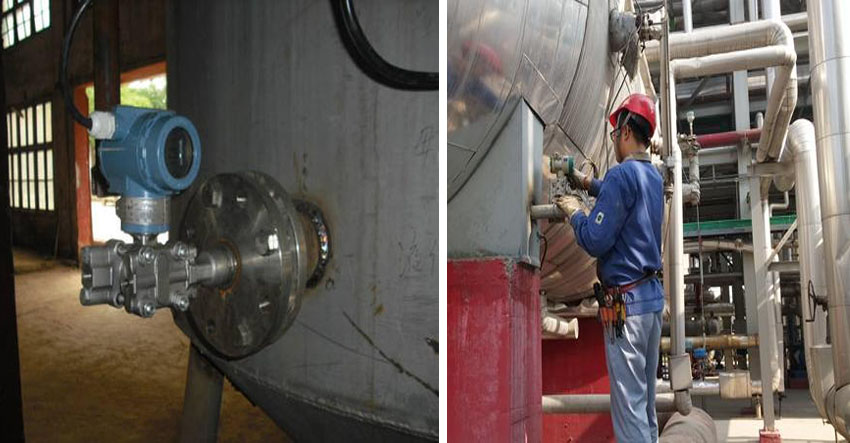

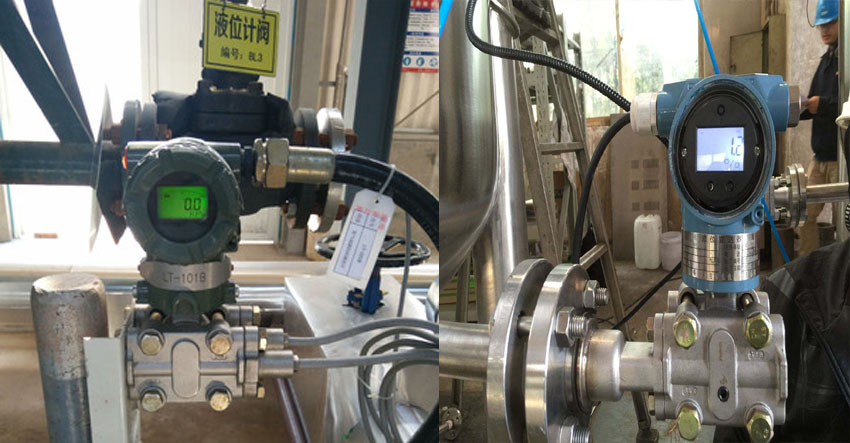

单法兰液位变送器

隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出

应用范围

单法兰液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。单法兰液位变送器采用法兰安装的形式，进行联接，它与介质接触的表面，加工和处理，光洁度和清洁度皆，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。

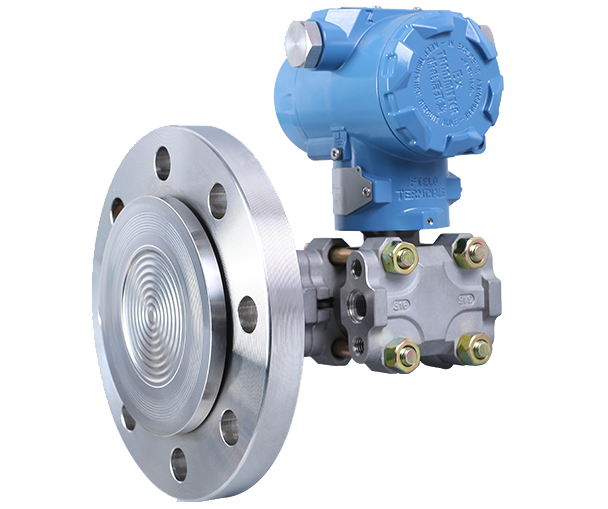

单法兰液位变送器

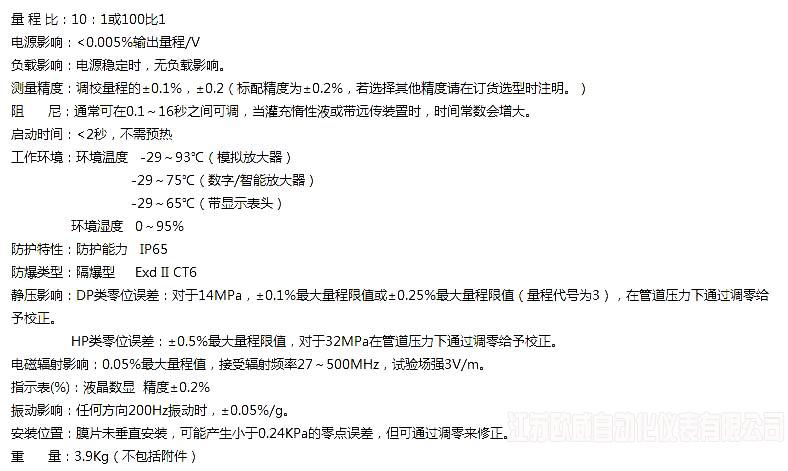

技术性能和参数

输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)

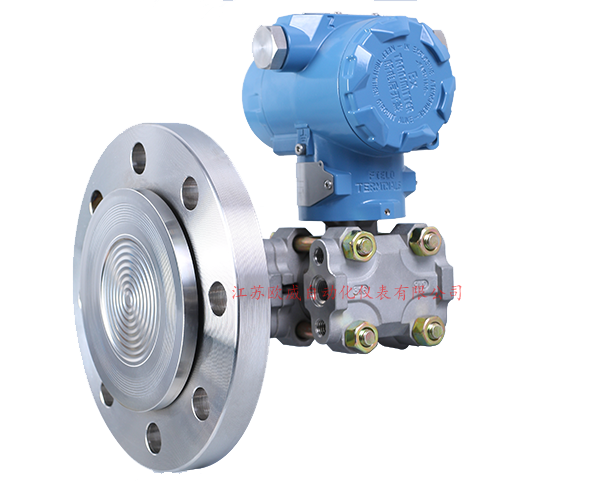

单法兰液位变送器

代号测量范围（KPa）
4 5 6	0 － 6.2 0 － 31.1 0 － 117	～ 37.4 ～ 186.8 ～ 689.5

代号输出形式
SF S E	4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯 4～20mA.DC 模拟放大器，线性输出

代号容室和接头材质排气／排液阀材质隔离膜片材质

22 316钢 316 316L钢
23 316钢 316钢哈氏合金C

代号正压侧隔离膜片材料正压侧接液密封面材质

A          316L钢 316L钢（凸法兰式均为316钢）
B          哈氏合金C 哈氏合金C
C          钽钽

代号接液筒

31 通径3" 压力等级150Lb
32 通径3" 压力等级300Lb

代号灌充液
L 低粘度硅油－60～150℃ ρ=0.93 S 普通硅油－45～205℃ ρ=0.96 N 植物油－15～200℃ ρ=0.92 W 蒸馏水＋5 ～＋70℃ ρ=1.0	注：代号Ｎ、Ｗ用于卫生要求严格的场合，可避免灌充液泄漏对工艺介质造成污染。

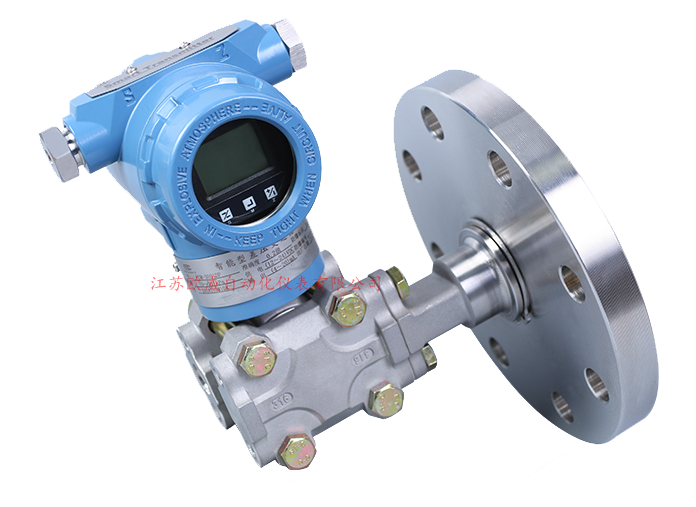

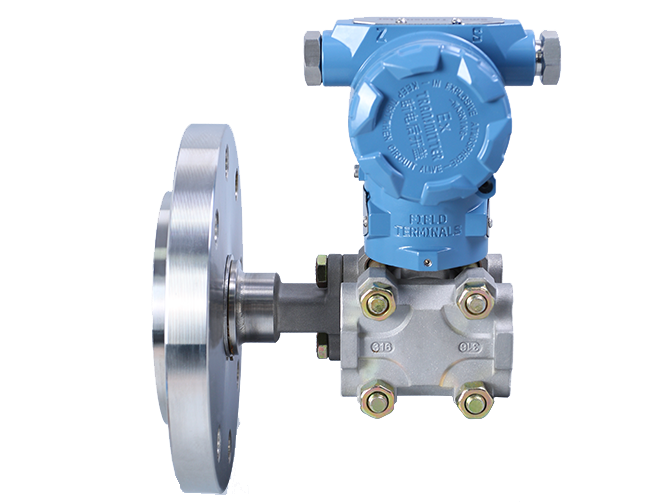

代号膜片凸出长度（mm）

2       50(2")
4       100(4")
6       150(6")

代号选用件
S□ 负压侧带≤4.5米毛细管的相同形式远传装置 G 安装罐和卡箍 M3 数显指示表 4位LCD数字显示 d 隔爆型，防爆标志ExdⅡCT6	注：“□”内填入毛细管长度代号：05（1.5米）、10（3.0米)、15（4.5米）。
