1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;

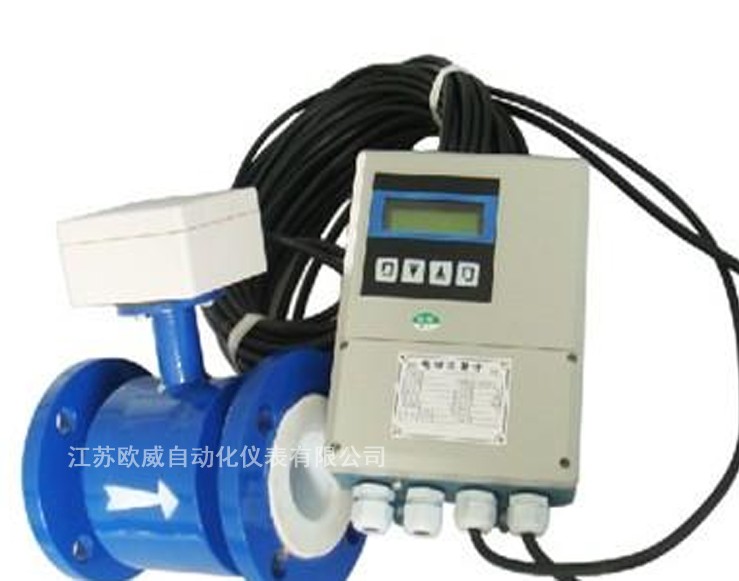

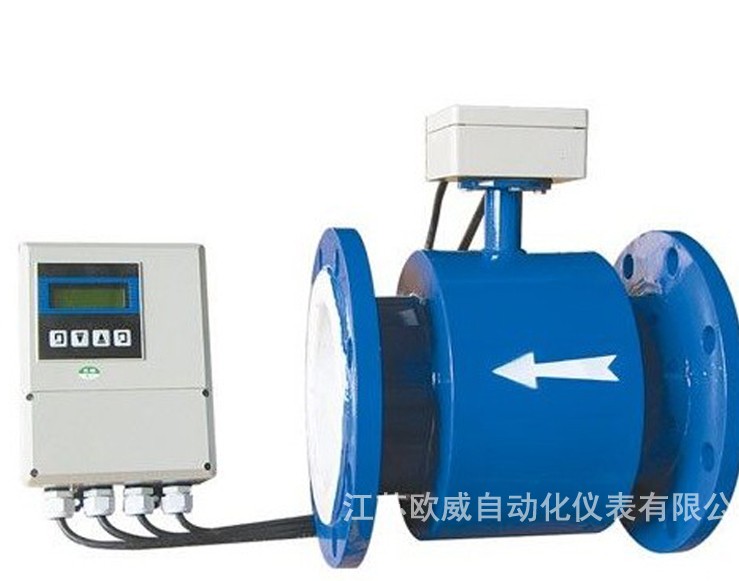

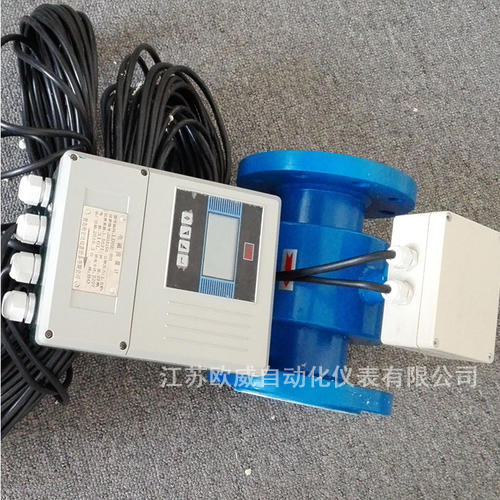

分体式电磁流量计是通过信号电缆将传感器和转换器连接起来,转换器可以放在任何适当的地方,可以远程显示。当然,一般分体的要比一体的耐高温一些。
分体式电磁流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
OW-LDE分体式电磁流量计技术参数:
仪表精度:管道式0.5级、1.0级;插入式1.5级。
电极材料:316L不锈钢、哈氏合金B(HB)、哈氏合金C(HC)、钛、钽、铂铱合金。
测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
流速范围:0.2~8m/s
工作压力:1.6MPa
环境温度:-40℃~+50℃
介质温度:聚四氟乙烯衬里≤80℃,橡胶材质衬里≤65℃
防爆标志:ExmibdⅡBT4
外磁干扰:≤400A/m
外壳防护:一体式:IP65
分体式: 传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65
输出信号:4~20mA.DC,负载电阻0~750Ω
通讯输出:RS485、RS232、CAN总线
电气接口:M20×1.5内螺纹,φ10电缆孔
电源电压:90~220V.AC、24±10%V.DC、锂电池供电。
最大功耗:≤10VA
分体式电磁流量计选型表:
型号 | 口径 | |||||
OW-LDE | 15~2600 | |||||
代号 | 电极材料 | |||||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 钛 | |||||
K5 | 钽 | |||||
K6 | 铂合金 | |||||
K7 | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4-20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源,可变脉宽,输出高端有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | 超高温型 | |||||
P1 | 1.0MPa | |||||
P2 | 1.6MPa | |||||
P3 | 4.0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||
J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 |
