1、不受流体密度、粘度、温度、压力和电导率变化的影响;
2、管内无阻碍流动部件,无压损,直管段要求较低;
3、功耗低、零点稳定、精确度高。
4、2x16LCD显示,参数设定方便,编程可靠;
5、正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
产品用途与适用范围

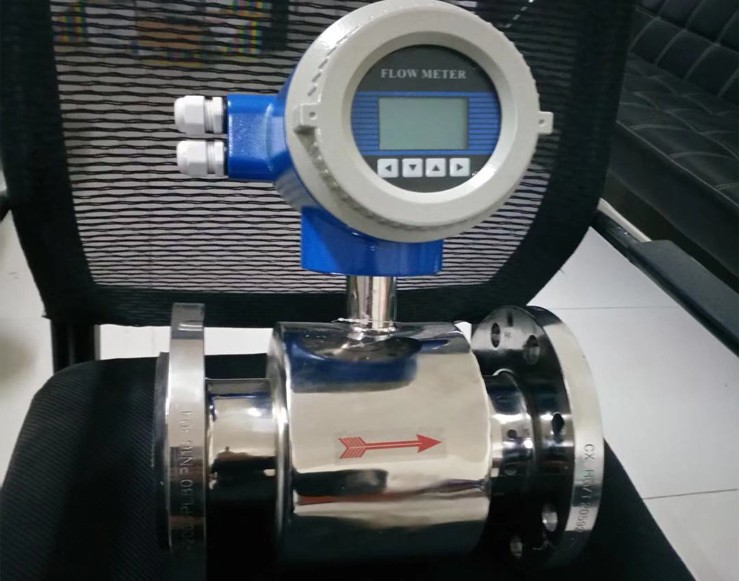

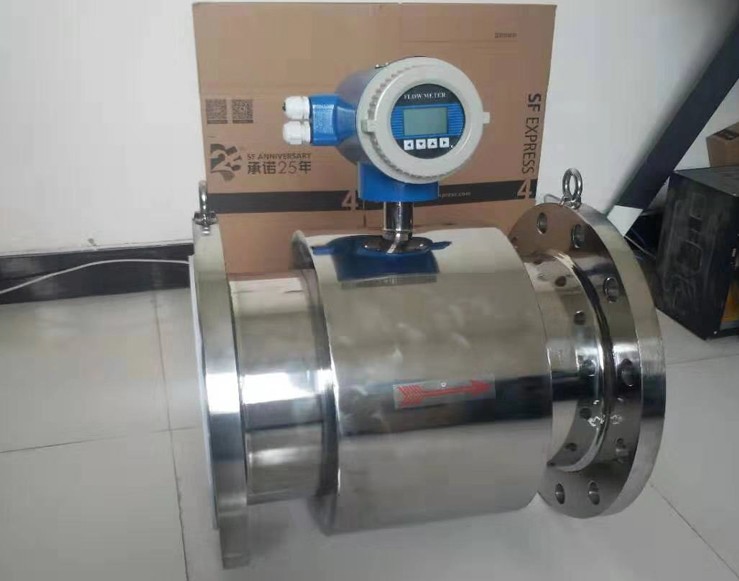

不锈钢电磁流量计特点:
■可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
■采用32位嵌入式微处理器,运算速度快。精度高;
■全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达1000 : 1;
■超低EMI开关电源,适用电源电压变化范围大。抗EMC性能好;
■全汉字菜单操作,使用方便,操作简单,易学易懂;
■高清晰度背光LCD显示;
■具有双向流量测量、双向总量累计功能,电流、频率输出功能。
■内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485数字通讯信号接口;
■具有电导率测量功能,可以判别传感器是否空管;
■恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
■具有自检与自诊断功能;
■采用SMD器件和表面安装(SMT)技术,电路可靠性高;
■仪表具有多种语言显示,中英文可以互相更改;
不锈钢电磁流量计仪表选型

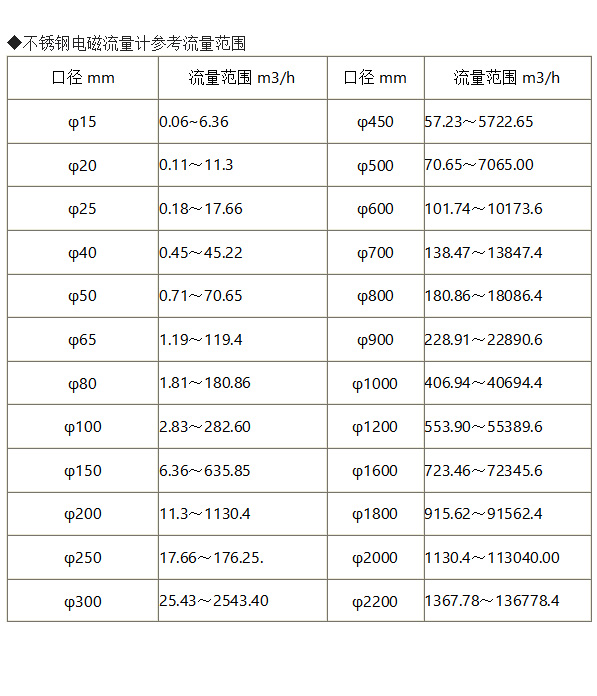

◆量程范围确认
一般工业用不锈钢电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
不锈钢电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
选型表:
型号 | 口径 | |||||
OW-LDE | 15~2600 | |||||
代号 | 电极材料 | |||||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 钛 | |||||
K5 | 钽 | |||||
K6 | 铂合金 | |||||
K7 | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4-20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源,可变脉宽,输出高端有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | 超高温型 | |||||
P1 | 1.0MPa | |||||
P2 | 1.6MPa | |||||
P3 | 4.0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||
J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 |
