插入式电磁流量计

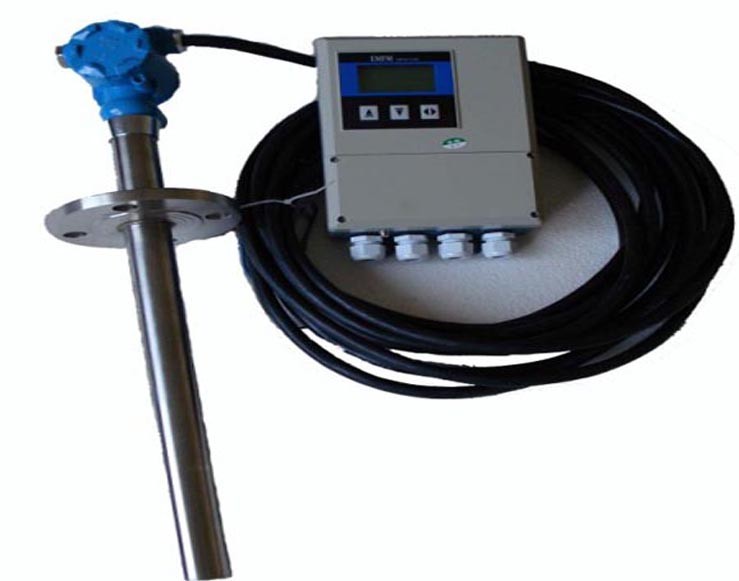

  插入式电磁流量计是由电磁流量转换显示器组成插入式电磁流量计。一般为分体型，若用户需要亦可组成一体型。传感器安装在管道上需用检测的位置上，分体型转换显示器则安装在附近的墙壁或有支架的仪表箱内，也可安装在仪表与控制间，两者在传感器的接线盒用专用电缆连接，分体型转换显示器直接安装在传感器上端。

   插入式电磁流量计在国民经济的如工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。

插入式电磁流量计主要技术参数和性能

1、适用流量管道公称通径：DN300—3000mm。

2、工作压力：≤1.6MPa.

3、工作温度：≤80℃.

4、流速上限范围：1—10m/s内连续可调

5、测量精确度：±2.5%

6、被测介质电导率≥50μs/cm。

7、电极材料：304、304L、316、316L、哈氏合金、钛（Ti）等

8、与转换显示器的最大距离≤50m。

9、电缆：RVVP型双芯屏蔽电缆或STT3200型四芯三屏蔽电缆。

10、转换显示器的功能请参阅本公司电磁流量计的使用说明书。

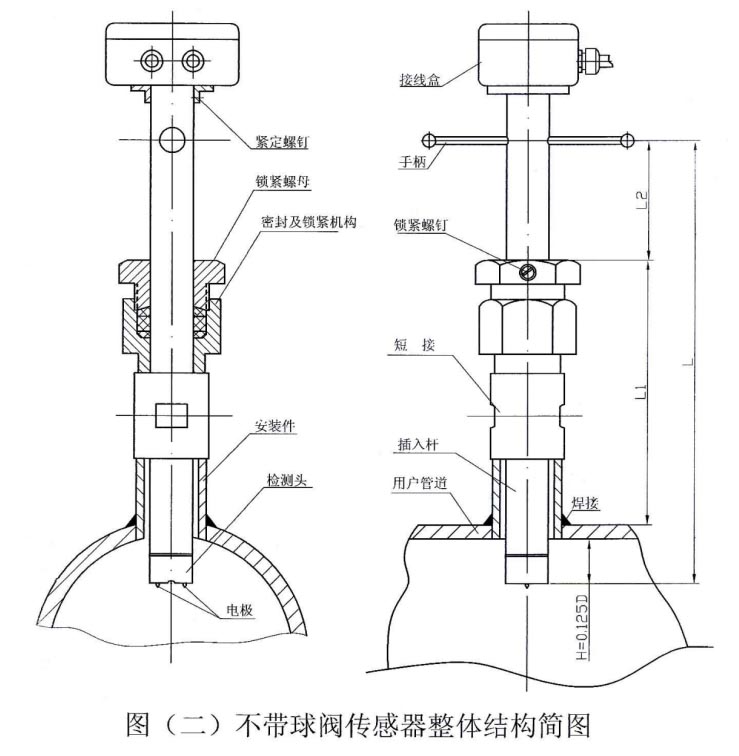

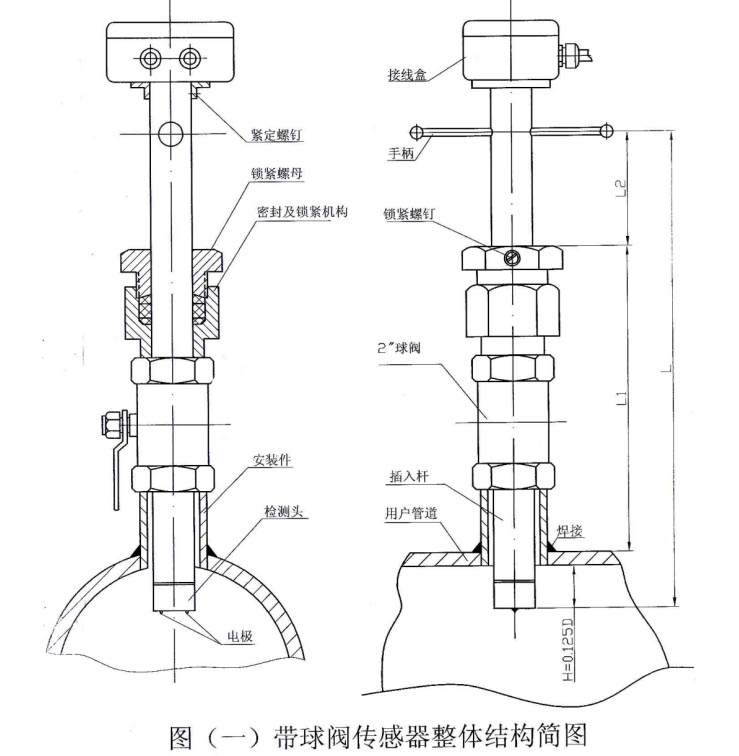

插入式电磁流量计安装结构

      上端为接线盒，由专用电缆与电磁流量转换显示器连接组成分体型电磁流量计；若以电磁流量转换显示器代替接线盒，则组成一体型电磁流量计。

从图中可看出，传感器由以下几个主要部分或零部件组成：

   ·检测头：包括电极、励磁线圈、铁芯及引线，外壳为PVC或F4。

   ·插入杆：连接检测头与转换器，采用304或316不锈钢制造。

   ·安装件：（Φ60×3）304或316不锈钢管，安装时焊接于用户管道上。

   ·阀门或（短节）：2″不锈钢球阀或（短节），用以在不断流情况下取出或安装传感器。

   ·密封及锁紧机构：包括过渡件、压紧螺母、专用密封胶圈。

   ·接线盒：传感器与转换器的励磁电流和信号在此相互对应连接。

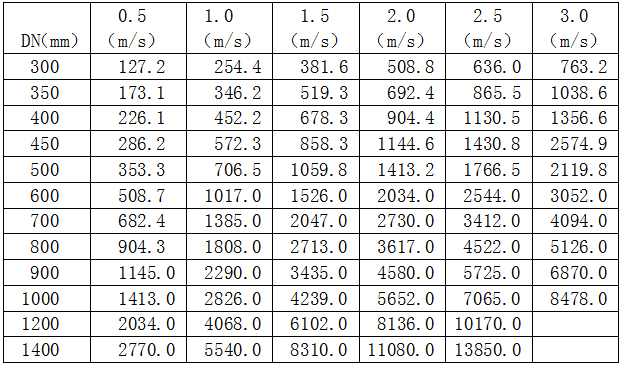

  插入式电磁流量传感器出厂时只能在某一固定水流量管道（本公司是在内径D0=400mm管道）进行流量精确度校验，而用户管道不一定与此相同，所以就有一个流量上限值如何确定的问题。为此请用户先了解下表——几种常用管道内径、平均流速（m/s）、体积流量（m3/h）的对照表。

  当用户将插入式电磁流量传感器电极置于管道平均流速处时，用户可依据上表、本公司出厂校验单、被测管道内径尺寸等流量参数及电磁流量转换器的功能、使用操作说明，正确进行流量、流速等等参数设置后，插入式电磁流量计即可投入使用。

选用插入式电磁流量计的特点

测量不受流体密度、粘度、温度、压力和电导率等变化的影响。

采用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好。

无附加压力损失，要求直管段长度小。

流量测量量程宽，满量程流速可在1.0m/s—10.0m/s内连续任意设定，输出信号与流量（流速）成完全线性关系。

转换显示器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。

流量计为双向测量系统，内装三个积算器可分别显示：正向流量、反向流量及正、反向流量之差的总量。

转换显示器有多种输出：电流、脉冲、数字通讯、HART。

适用大管径管道，DN300—3000mm。

传感器本体与电极有多种材料可选。

体积小、重量轻、运输、安装方便，可实现不断流维护、拆装。

价格便宜，安装管径越大性能价格比越高。
