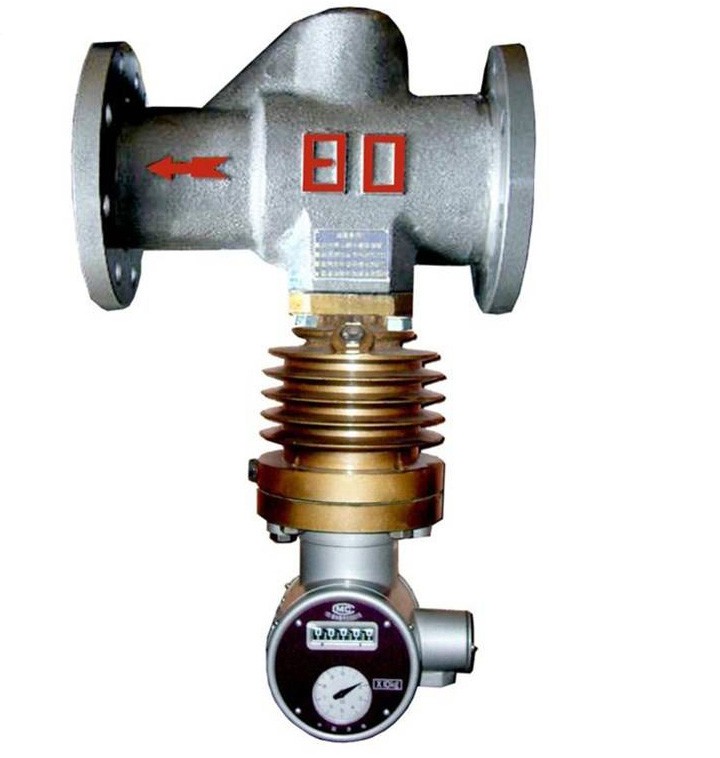

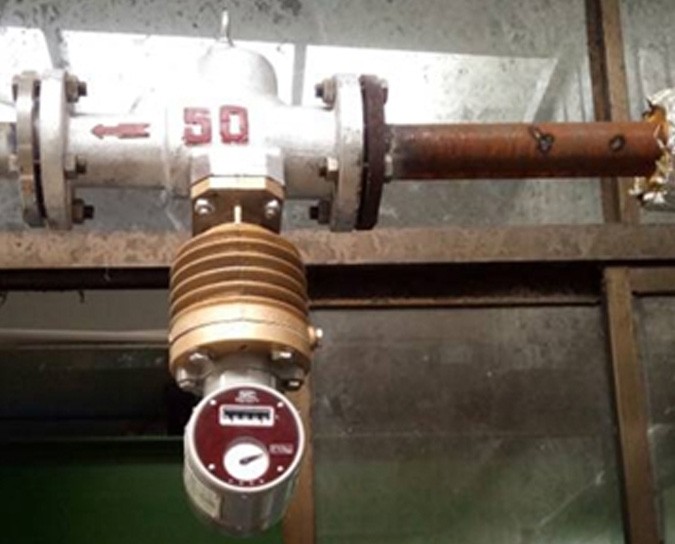

分流旋翼式蒸汽流量计

一、用途及特点

　　OWLFX分流旋翼式蒸汽流量计，是测量蒸汽累积质量流量的的专用仪表，具有机械式和智能式两种结构型式；通过指示器表盘（机械式）或液晶显示屏（智能式）现场显示，精确的读出流过该表的全部蒸汽的质量，也可输出脉冲信号，同时具有手动压力补偿或自动温度补偿功能。由于该流量计结构简单，价位适中，测量范围度宽，广泛适用于石油、化工、纺织、供热等部门需要蒸汽流量计量的场合。

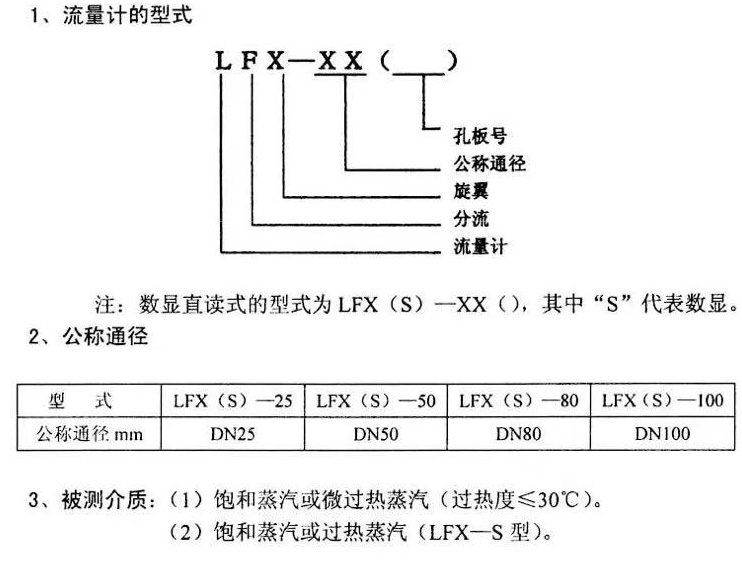

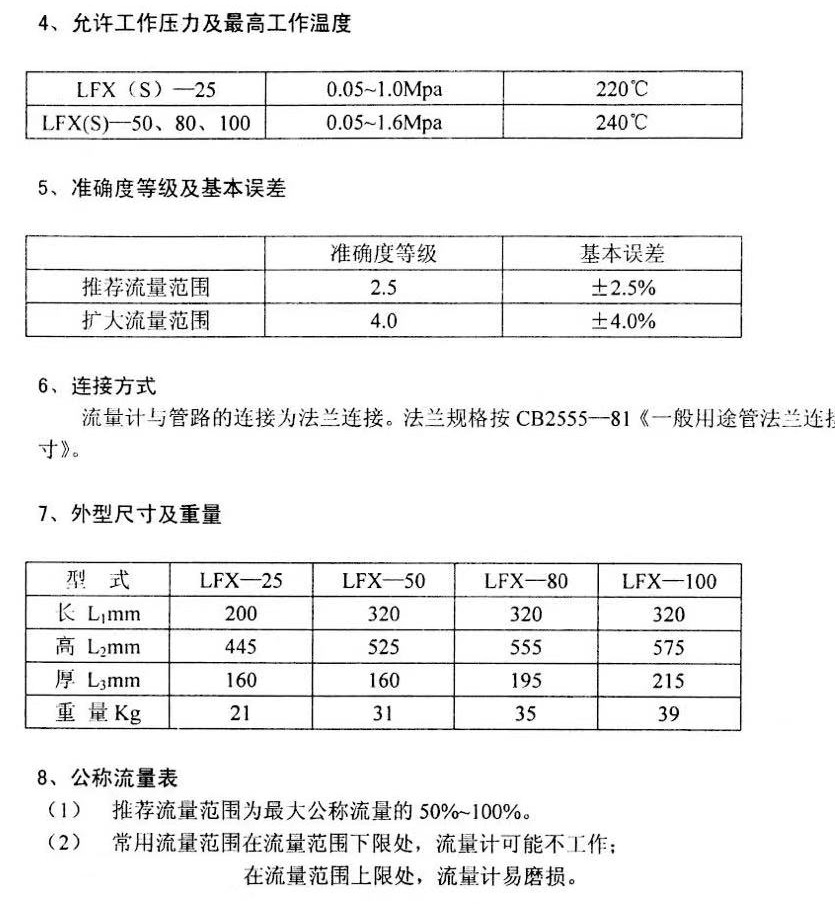

　　主要技术参数及性能要求

　　1、测量介质 　饱和蒸汽、微过热蒸汽（过热度≤20℃）

　　2、管道口径 ：DN25、DN50、DN80、DN100

　　3、最高工作温度 183℃  (DN25)240℃(50; 80; 100);

　　4、环境温度 仅对智能式要求0℃～55℃

　　（超此温度特殊订货）

　　5、使用压力范围 0.03-1.0 MPa(DN25)0.05-1.6 MPa(50; 80; 100);

　　6、安装方式 水平安装

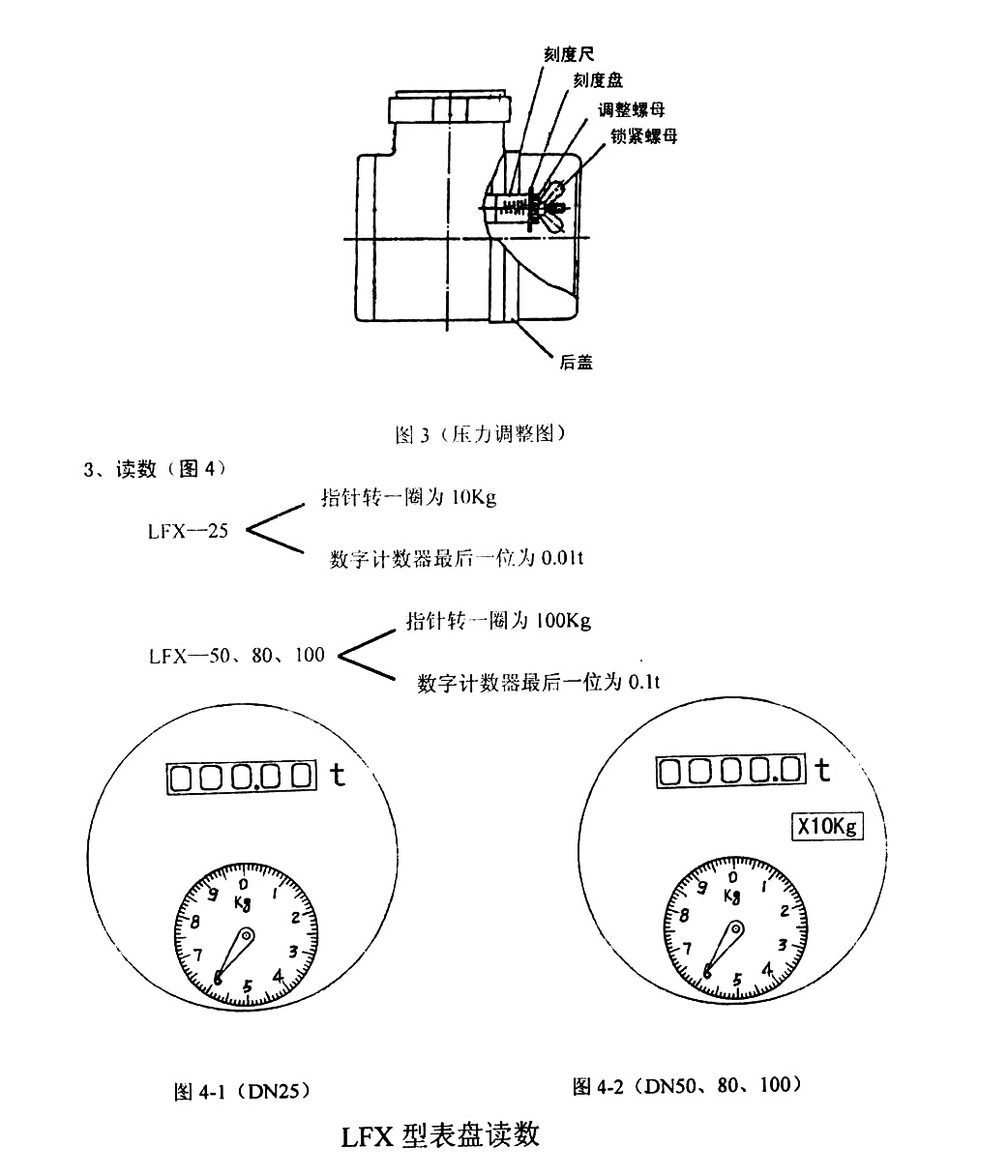

　　7、密度补偿方式 机械式为手动压力补偿；智能式为自动温度补偿。

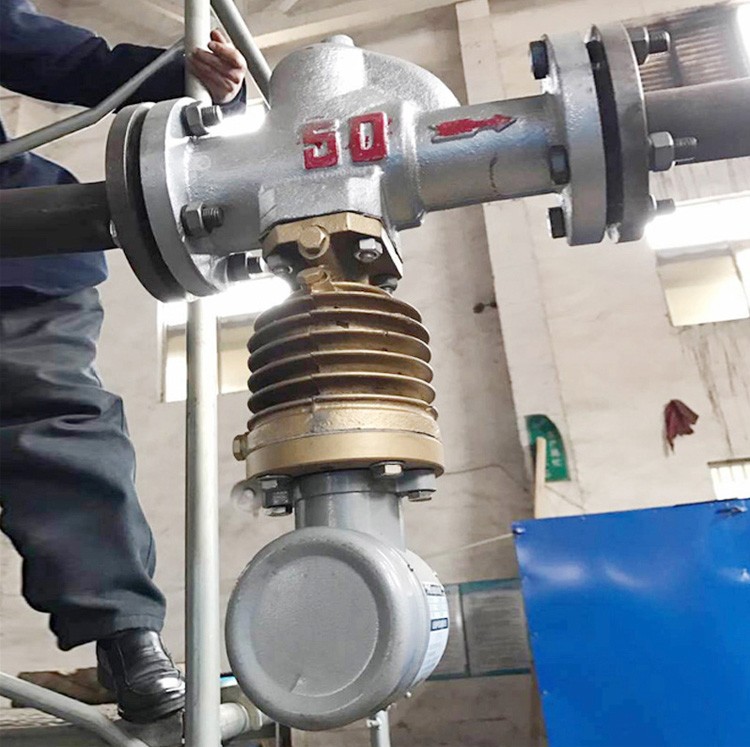

安装和使用

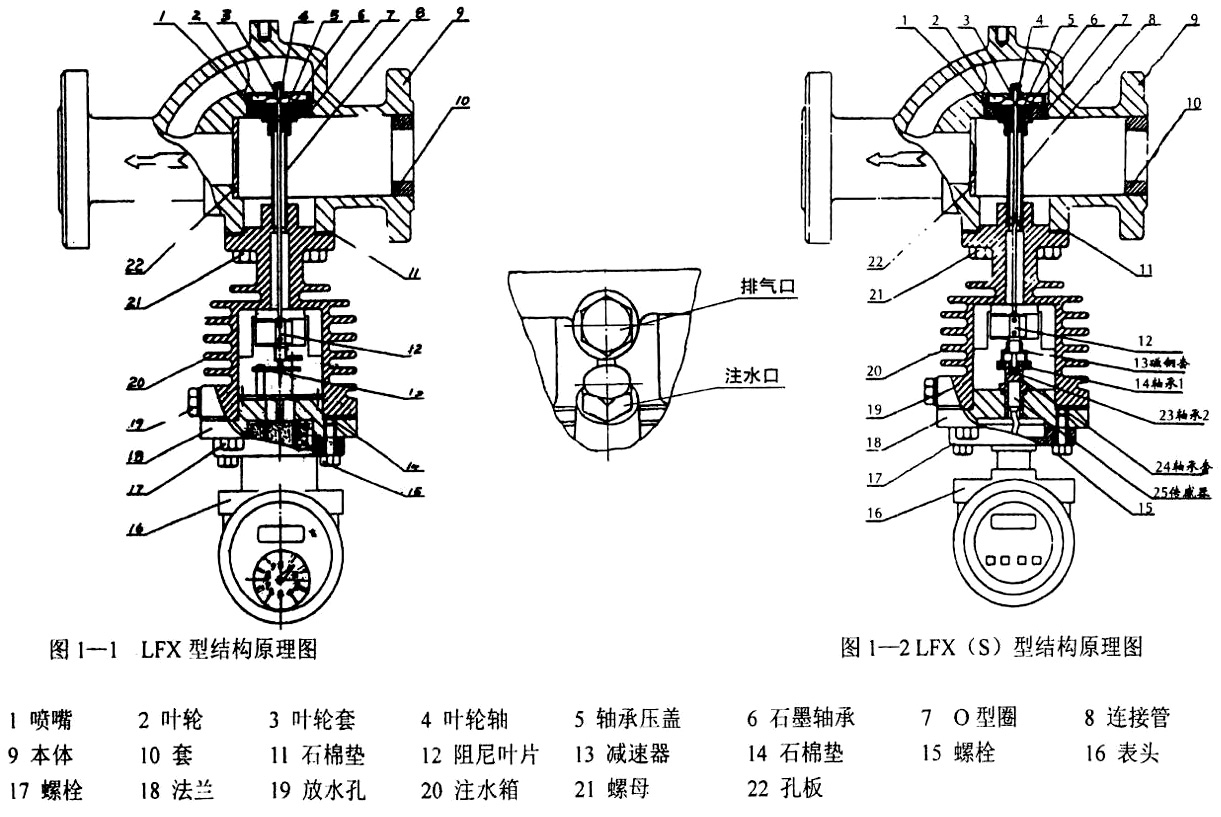

分流旋翼式蒸汽流量计是用于计量流过管道内饱和及低过热蒸汽的质量流量计，系现场直读累积式，特别适用与中小企业的蒸汽计量，可为锅炉节能提供可靠的依据。其结构和工作原理及特点为：流量计主要由节流体，阻尼器和指示器三大部件组成，是一种差压——分流原理仪表，被测介质蒸汽进入流量计节流体后，一部分通过主管道的节流孔板，一部分经分流管流经喷嘴，射流到叶轮上，对叶轮形成转矩，使叶轮带动转子轴旋转，在转子轴的下部装有阻尼叶片，安装在注满阻尼液的阻尼室中，使叶轮转动受到制约，所以它的转速比蒸汽的喷速慢得多，因此，叶轮能有效地吸收蒸汽喷速的动能，使它的旋转速度与蒸汽喷射造成的转矩及阻尼力相对应，并形成一确定量的关系，叶轮转速与流量成正比。

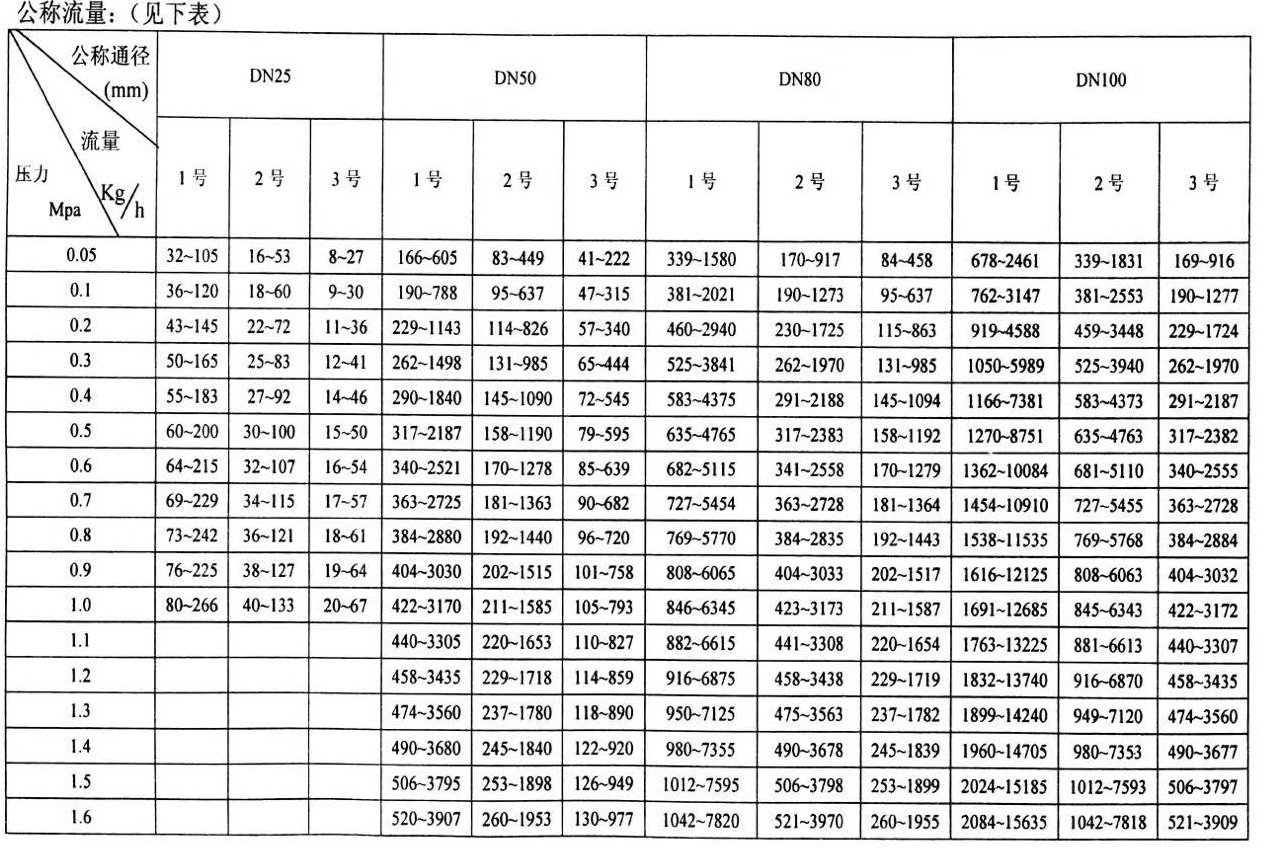

分流旋翼式蒸汽流量计公称流量（见下表）
