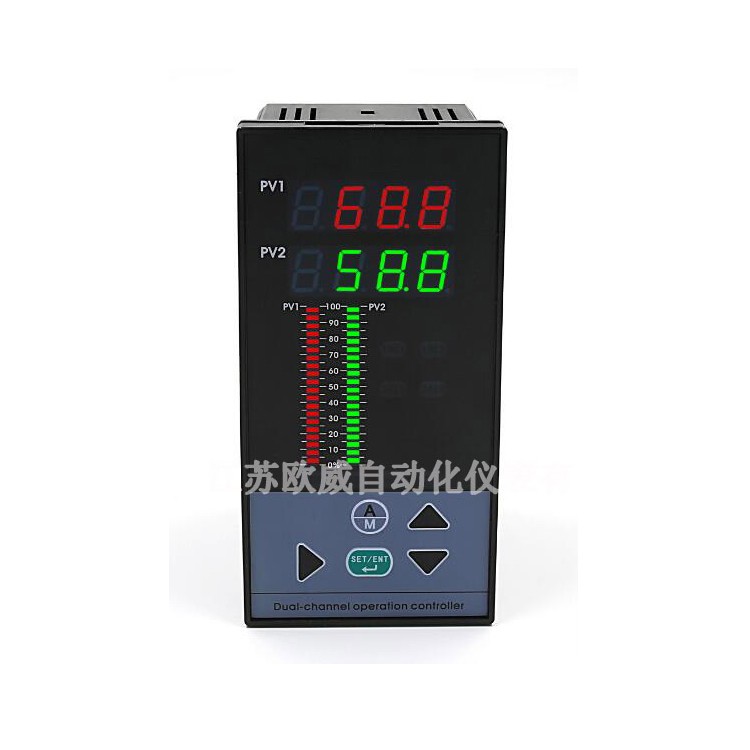

双回路光柱控制表

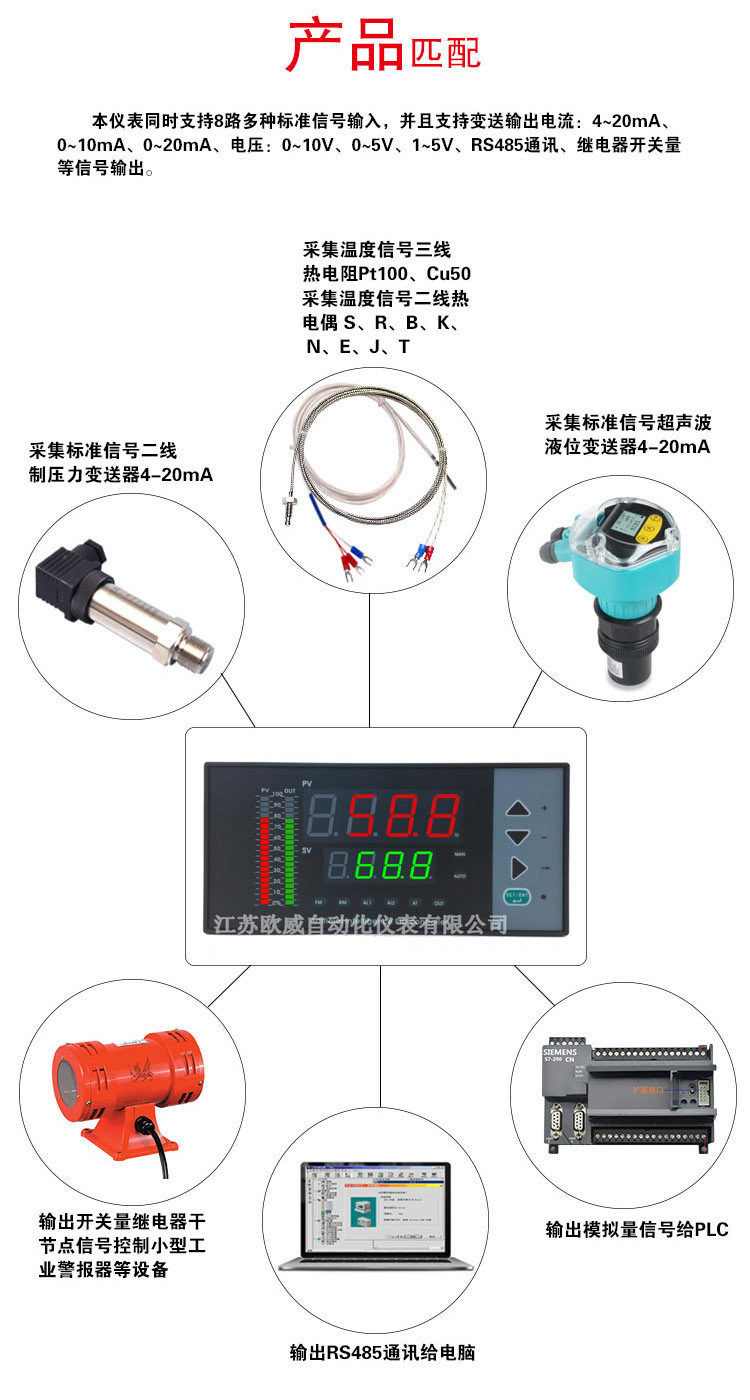

  双回路光柱控制表采用万能信号输入，可报警、变送、通讯、配电输出、构成数字采集及控制系统。作为双回路光柱控制表，可同时接入两组传感器信号，且同时数字及光柱显示，如：压力变送器、热电阻、热电偶、液位等。

 双回路光柱控制表特 点

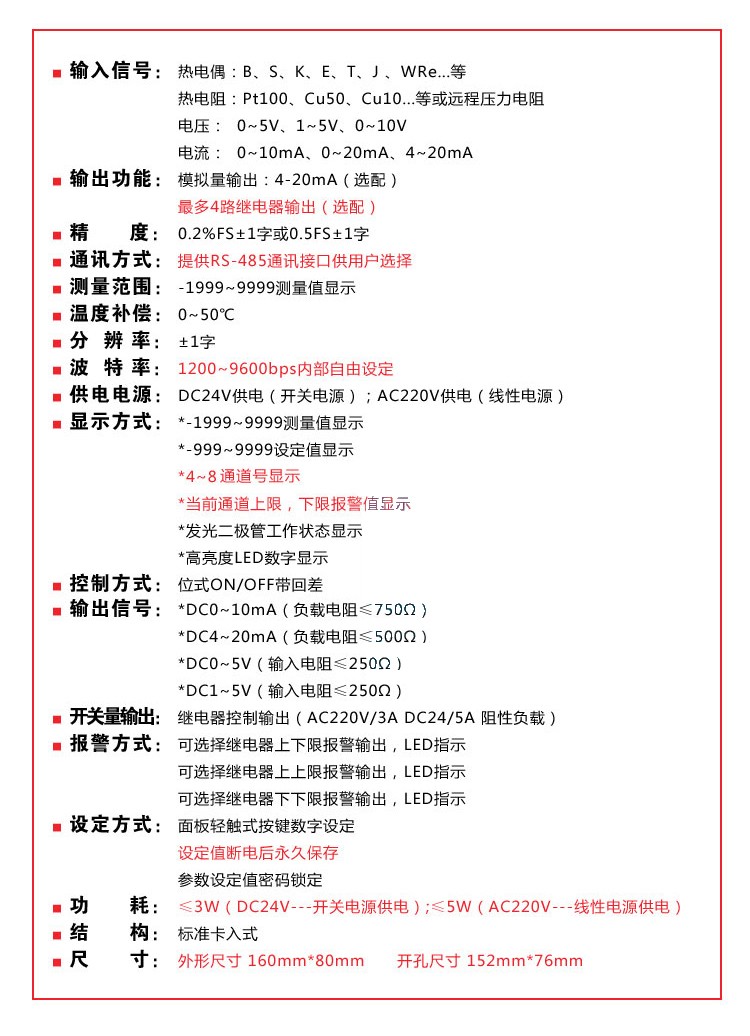

● 万能信号输入，用户任意选择。（热电偶，热电阻，电压，电流，线性电阻，频率）。

● 测量值、设定值可用模拟条、数字屏进行显示，显示内容可自由切换。

● 测量值与设定值可进行加减运算。

● 8种报警控制方式选择。

● 可进行开方及小信号切除。

● 开关电源型仪表可有5个开关量输出，一个为输入部分的断线报警，另4个为位式控制。

● 出现断阻、断偶、断线故障时，报警继电器可选择输出状态。

● 可做计数器和可逆计数器仪表，断电后重新上电恢复断电前的计数值，可清除计数值、可预置数、可对计数值进行上下限报警和变送输出。

● 可实现关联报警控制方式。

● 供外24V，30mA或50mA或100mA电源（可作二线制变送器电源）

● 测量值或内给定值变送输出：0～10mA、4～20mA、0～5V、1～5V、0～10V。

● 可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。

显示说明

   1、测量+巡回检通路+报警点（灯报警）

     ● 测量窗为4位数码，显示各个检测点的过程量。

     ● 巡检通路窗为2位数码，显示当前检测点的点数。

     ● 报警点为16个双色灯，来分别指示应对的1～16点的报警点，一般红色为上限报警，绿色为下限报警。

     ● J3灯为SP3位控指示灯，J4灯为SP4位控批示灯。A/M

       灯为定点指示灯。

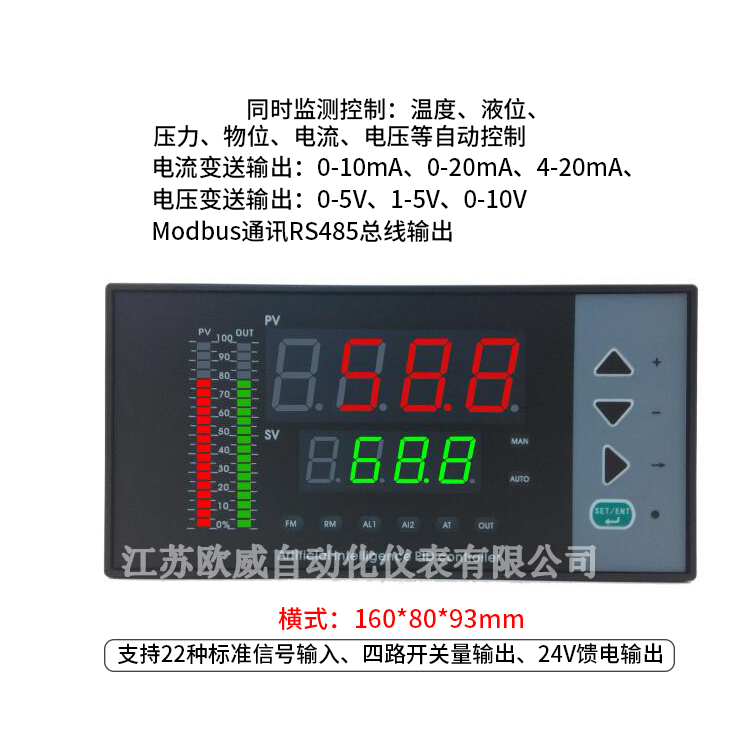

  2、四屏显示：PV1屏显示第一路输入信号的测量值

               PV2屏显示第二路输入信号的测量值

               PV3屏显示第三路输入信号的测量值

               PV4屏显示第四路输入信号的测量值

  注：如仪表16路巡检时：

      1-4路测量值同时显示，指示灯H灯亮，D、F不亮

      5-8路测量值同时显示，指示灯F灯亮，H、D灯不亮

      9-12路测量值同时显示，指示灯D 灯亮，H、F不亮

      13-16路测量值同时显示，指示灯D、F灯亮，H灯不亮

 3、单屏+四光柱：单屏：显示屏可任意显示其中一路输入信号的测量值，按 ▲ 键来切换。

      光柱1：以百分比形式显示第一路输入的测量信号；

      光柱2：以百分比形式显示第二路输入的测量信号；

      光柱3：以百分比形式显示第三路输入的测量信号；

      光柱4：以百分比形式显示第四路输入的测量信号；

  注：如仪表为16路巡检时：显示屏显示巡回1-16路输入信号的测量值；

   1～4路测量值的百分比四根光柱同时显示，指示灯G、H不亮；

   5～8路测量值的百分比四根光柱同时显示，指示灯H灯亮，G 灯不亮；

   9～12路测量值的百分比四根光柱同时显示，指示灯G灯亮，H灯不亮；

  13～16路测量值的百分比四根光柱同时显示，指示灯G、H灯亮；

   4、指示灯：

             A灯或J1灯，是SP1报警指示灯。

             E灯或J2灯，是SP2报警指示灯。

             B灯或J3灯，是SP3报警指示灯。

             C灯或J4灯，是SP4报警指示灯。

             G灯、H灯、D灯、F灯用指示数显通道。
