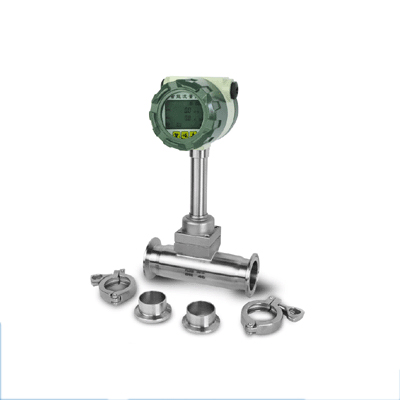

涡街流量计

1、可以同时集成温度、压力补偿功能。
2、智能化、数字化电路设计,自动补偿被测流体密度或标况体积计算。
3、电池供电型无需外接电源既可连续工作两年以上。
4、全新点阵汉字液晶显示,使用操作更方便。
5、工作压力损失较小,量程范围宽。
6、无可动机械零件,可靠性高,维护量小。

  OW-LUGB/E型涡街流量计适用于测量:过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水

液体(如:水、汽油、酒精、苯类等)的计量和控制。


智能涡街流量计规格参数:


适用于测量: 气体、液体、蒸气

管道安装方式:法兰卡装式、法兰式、插入式

精度误差:1.0级 1.5级

使用温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃

可选远传信号:脉冲电压输出信号,高电平8~10V 低电平0.7~1.3V,脉冲占空比约50%,传输距离为100m,

              电流远传信号4~20 mA,传输距离为1000m

环境温度:-25℃~+55℃ 湿度:5~90% RH50℃

材质:阀体:304不锈钢,外壳:铝合金

供电电源:可选DC24V或锂电池3.6V

防爆等级:本安型iaIIbT3-T6

防护等级:IP65


公称通径(mm)

15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)

本体材料

1Cr18Ni9Ti,(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0~2.0g

精确度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范围度

1:6~1:30

供电电压

传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防护等级

普通型IP65     潜水型 IP68

环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

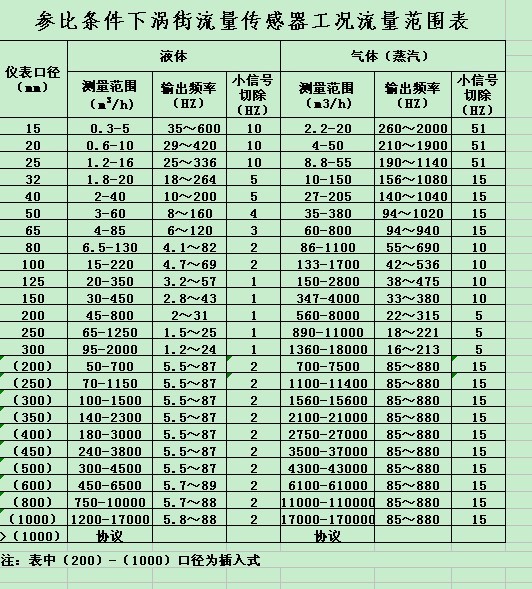

管道流体流量选用涡街流量计口径对照表:




代号

功能1

W

无温压补偿

Y

有温压补偿


代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口


代号

被测介质

J1

液体

J2

气体

J3

蒸汽


代号

连接方式

L1

法兰卡装式

L2

法兰连接式


代号

功能2

E1

1.0级

E2

1.5级

T1

常温

T2

高温

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

碳钢
