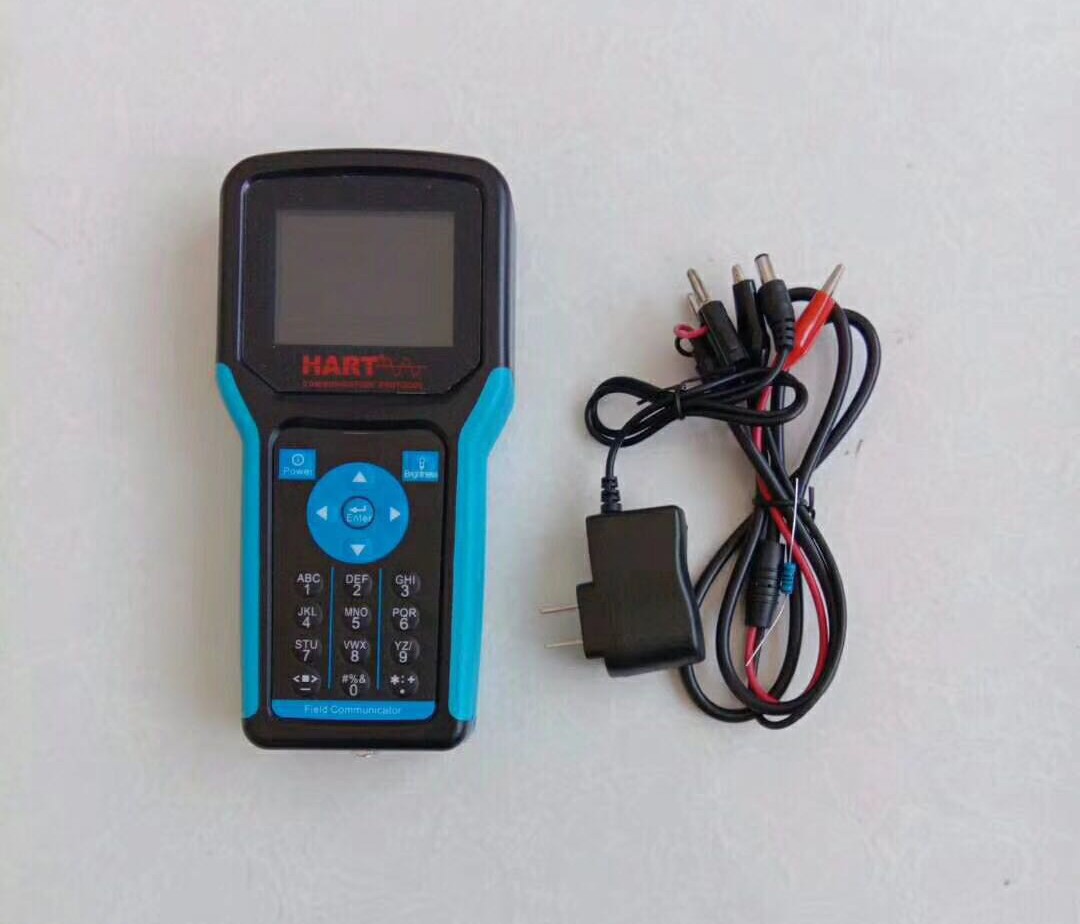

HART475手操器

HART475手操器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设备进行配置、管理和维护。

HART475手操器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。

HART475手操器连接

  HART475手操器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。5手操器可以并联在HART协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。

               注意：为保证手持器通信正常，在回路中必须有最小值为250Ω的负载电阻。手持器不直接测量回路电流。

功能介绍

HART475手持器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器会显示“连接错误”的消息。在已经连接了设备后打开手持器时会显示这个设备的在线菜单。从在线菜单可以按左箭头键可返回主菜单。

1.主菜单

主菜单有3个功能：1压力变送器、2温度变送器、3通用菜单。对于任何一类仪表，您总可以通过多次按左箭头键返回到主菜单。

2.压力变送器

当手持器已经连接好了HART®协议从设备（仪表）后，就可以从主菜单进入压力变送器。

3.读取过程变量

在压力变送器选择第一项可以进入读取过程变量功能，这个菜单所列出的过程变量有主变量、输出电流和百分比值等，并会随每次通信实时更新。

4.诊断/服务

在压力变送器选择第二项可以进入诊断/服务菜单，这个菜单包括设备自检、回路电流检测以及仪表校准选项等。选择设备自检，可实现设备自检，报告检测结果。选择回路电流检测，可以使变送器固定输出一个电流信号，方便验证整个回路是否正常。

5.基本设置

在压力变送器选择第三项可以进入基本设置菜单，这个菜单可对一些常用信息进行更改。

6.详细设置

  在压力变送器选择第四项可以进入详细设置菜单,这个菜单提供了更多的组态信息，对于不同的HART®设备，详细设置有很大的区别。压力变送器在液晶显示屏的显示设备名称。只有通过注册的设备，其特殊功能才能完整，如有问题请与我公司联系。同时，根据连接设备的不同，其在线菜单也可能是不相同的。压力变送器的详细说明参看附录。当操作未注册的设备时，手持器将会提供一个通用的界面。这个界面能够完成所有HART®通信设备的通用功能。仪表的特殊功能请查询附录中对应仪表的操作树型图。

本通讯器配件

手操器............1台

通信电缆..........1根

作手册..........1本

250欧姆电阻.......1只

手操器包..........1个

锂电池............1节

充电器............1只

启动现场通讯器

当使用外部电源给变送器供电时，在启动前请保证该设备电源正常。启动时按住电源开关键，直到液晶屏亮，开机成功。

关闭

如若要关闭现场通讯器，可按住开关键直至其显示关闭，关机完成。
